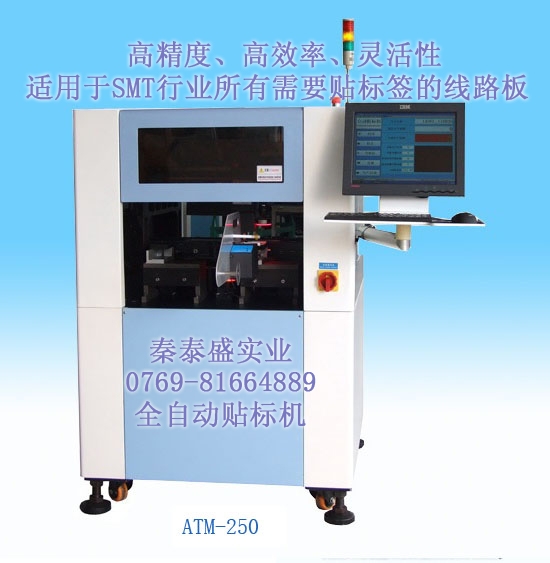

全自動貼標機（適用于SMT/PCB行業）
全自動貼標機(全自動背膠機)，能提高PCB/SMT生產貼標產能，使SMT生產線更加流暢、更有效率。秦泰盛實業專業提供PCB貼標機，為您提供以下參考資料：
（ATM-250/ATM-460）
一、特點：高效率、高精度、靈活性
二、功能：
1、適用于SMT行業所有需要貼標簽的線路板。
2、能大大提高SMT在線貼標產能。
3、大幅減少操作人員貼標錯誤率。
4、使SMT生產線更加流暢、更有效率。
|
型號 |
ATM-250 |
ATM-460 |
|
貼標速度 |
最大3600pcs/hour(雙頭) |
最大3600pcs/hour(雙頭) |
|
控制系統 |
工業級計算機， 15’’LCD |
工業級計算機， 15’’LCD |
|
X-Y驅動系統 |
高性能交流伺服電機精密滾珠絲桿 |
高性能交流伺服電機精密滾珠絲桿 |
|
X-Y軸重復精度 |
±0.1mm |
±0.1mm |
|
Z軸驅動系統 |
高性能步進電機 |
高性能步進電機 |
|
Z軸分辨率 |
0.01mm |
0.01mm |
|
Z軸行程 |
35mm |
35mm |
|
R轉角驅動系統 |
高性能步進電機 |
高性能步進電機 |
|
R轉角分辨率 |
0.01°/pulse |
0.01°/pulse |
|
R轉角范圍 |
0～360° |
0～360° |
|
標簽尺寸 |
Max:24mm*40mm Min:5mm*5mm |
Max:24mm*40mm Min:5mm*5mm |
|
線路板尺寸 |
Max:250mm*330mm Min:50mm*50mm |
Max:460mm*530mm Min:50mm*50mm |
|
線路板厚度 |
0.5mm～5.0mm |
0.5mm～5.0mm |
|
傳送帶高度 |
可調,900mm±20mm |
可調,900mm±20mm |
|
傳送帶速度 |
500mm/sec |
500mm/sec |
|
信號接口 |
SMEMA |
SMEMA |
|
料帶容量 |
4pcs |
8pcs |
|
電壓 |
220VAC 50Hz |
220VAC 50Hz |
|
所需空氣壓力 |
5kg/ cm2 |
5kg/ cm2 |
|
空氣消耗量 |
60L/Min |
60L/Min |
|
主體結構尺寸 |
940*940*1355mm |
1200*1100*1355mm |
|
重 量 |
Approx.700kg |
Approx.850kg |
